DIY台钓芦苇浮漂的制作过程全图解

黑坑技巧钓友圈2023-09-19 22:09:12A+A-

文章导读

一、台钓芦苇浮漂的制作工具

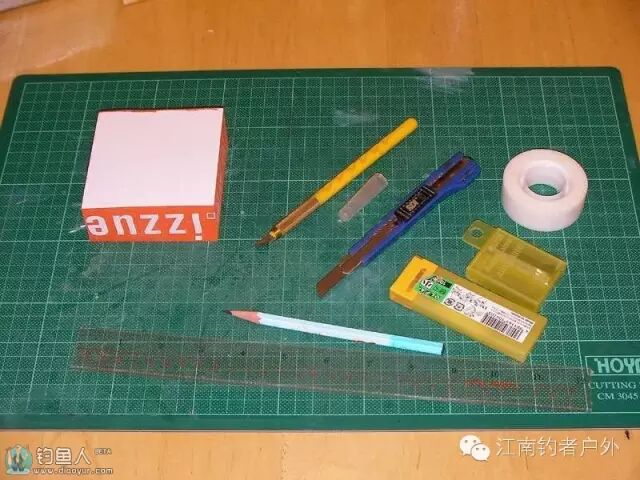

切割工具:尺,铅笔,便条纸用作量度标体圆周及将圆周分开等份;美工笔刀及替换刀片用于浮标顶部及底部切割取形;美工刀及替换刀片用来切断标体素材、竹棒及纤维棒;"3M"隐形胶纸防止芒草在施工过程期间爆裂;Cutting Mat保护工作台于固定标示杆及标尾于标体时,用作辅助以取得中心点。

模具:用计算机程序绘画模具,打印后用双面胶纸贴在塑料管上,用笔刀取出模具。

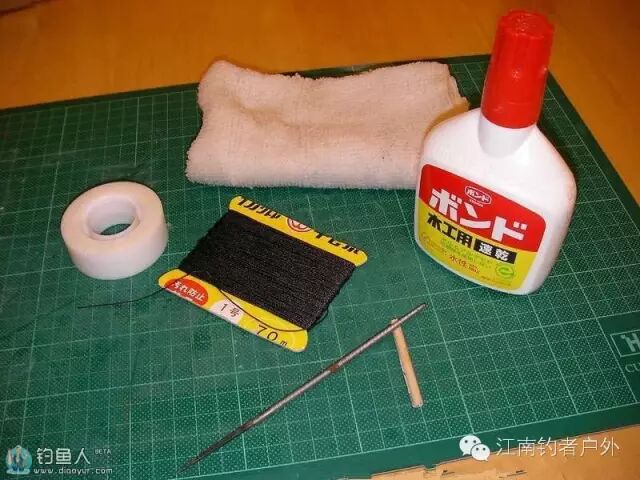

接合及定形工具:"3M"隐形胶纸用作包扎标体定型;木工用白胶浆在文具店有售(建议使用图中品牌);小圆锉及砂纸卷成棒状;湿毛巾一条于标体素材定形及上胶时清洁用。

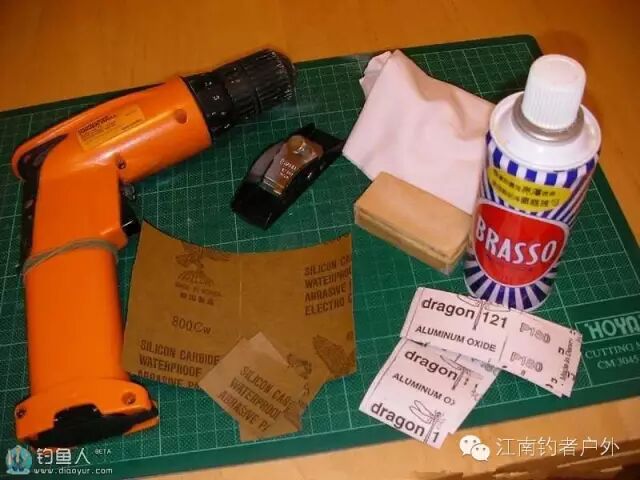

打磨及抛光工具:小手工刨造竹脚时用;小木块及180号砂纸;800号水磨砂纸,擦铜水及白光布抛光用;可调较力度之电批。

二、台钓芦苇浮标设计

对浮标各种设计及其特性的一些见解

浮标愈长(由标示杆顶端至标尾底部),翻身动作愈慢;两支负载相同但长度不同的浮标,较短一支浮标的翻身动作会比长的一支为快。

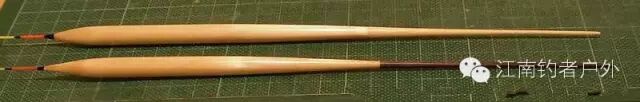

浮标产生浮力的位置,愈接近浮标底部,浮标的稳定性愈弱。相对标尾愈长,浮标的稳定性愈高。如下图两支竹脚浮标,前面一支长标脚浮标较后面一支短标脚浮标相对地稳定。标脚亦可采用不浮水物料制造如碳纤维棒制造,以增加浮标的稳定性,但这样亦会减少了整支浮标的浮力。

竹脚浮标所产生的鱼讯较活泼,但所产生的噪声亦会较多;碳纤维脚浮标可过滤部份不必要的鱼讯,可增加鱼讯的准确性。

浮标标体顶部造型愈尖,上浮讯号愈明显;相反却可提高「上浮讯号」的准确性。

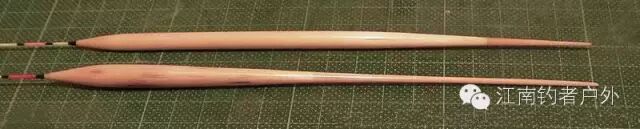

浮标斜面部份造成塌陷型斜面(concave slope),鱼讯较活泼,但却会减少了整浮标的浮力。突型斜面(convex slope)设计可增加浮标的浮力,亦可过滤部份不必要的鱼讯,增加鱼讯的准确性。下图前面一支浮标的斜面部份带有少许的塌陷型斜面,后面一支则为突型斜 面设计。

标示杆长度的设定:用于钓鱼时,扬竿后,浮标会躺在水面上,当铅片到达某个深度将浮标向下拉动,浮标开始立直,立直后浮标会再慢慢地向下沉,直至鱼饵到达 钓点为止。在实际情况下,很多鱼讯都会在浮标立直后至鱼饵到达钓点这一段期间出现,长标示杆可延长这一段时间及及增加这一段距离,使浮标显示这些鱼讯的机 会增加。一支有14目钓4目的浮标,会比一支只有8目钓4目的浮标多了6目的距离及时间。但长标示杆亦带来了翻身较慢的限制。

浮标每一个部份的设计都有其优点,并且相对地带来了另外一些限制,没有一组设计是可以包含所有优点而完全没有限制。所以在设计浮标时应先设订浮标将会作出的讯号反应,然后再着手设计。而模具是作为修改浮标时的依据。

设计浮标没有一定的准则,以本页第一张照片短竹脚浮标为例:修长的标体,短竹脚带来了灵敏及大浮力的效果,为改善浮标稳定性而改用粗碳纤维棒为标脚,原则 上是可行,可是浮标的浮力却因此减少了,同时浮标标体的面积没有改变,水阻跟原来的设计一样;如将标体改短,将竹脚加长,同样地可改善稳定性,虽然浮力减 少了,但因浮标的面积减少,使水阻亦同时减少了。这样以浮力来换取浮标的稳定性及灵敏度,如何作出取取舍全凭设计者的取舍。

三、台钓芦苇浮漂模具制作

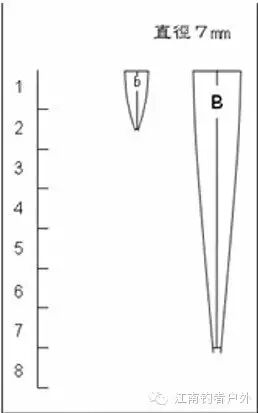

利用个人计算机绘画出纸样,方便日后作出修改。下图纸样用PowerPoint制作,可造出一套四支的碳脚浮标。浮标顶部采用4剖接法,标底采用2剖接 法。这一款浮标稳定性高,下沉动作明显,上浮动作较少但准确度高,标示杆用9目设计,有利浮标翻身较快。可用于钓罗非,或白鲫(鱼讯较多的情况下使用)。 (该附图只供参考,不能用于制作模具。)

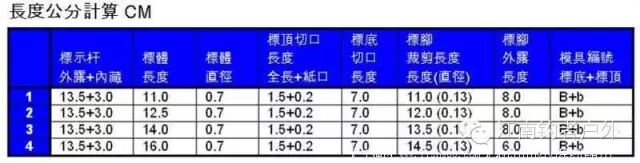

制作浮标的每个细节亦详细纪录,方便修改以调整浮标的反应。

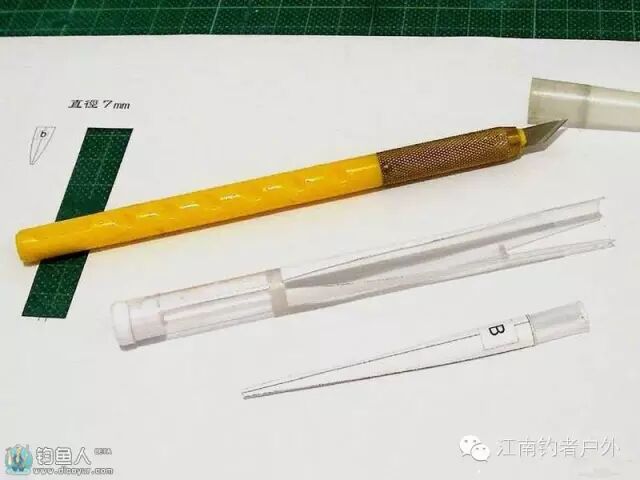

将模具打印在纸上,并将纸样剪下,再用双面胶纸贴上PVC胶管上(可使用承载商品浮标或纤维捧的胶管)。在顶端较阔的一面留1至1.5cm空位。

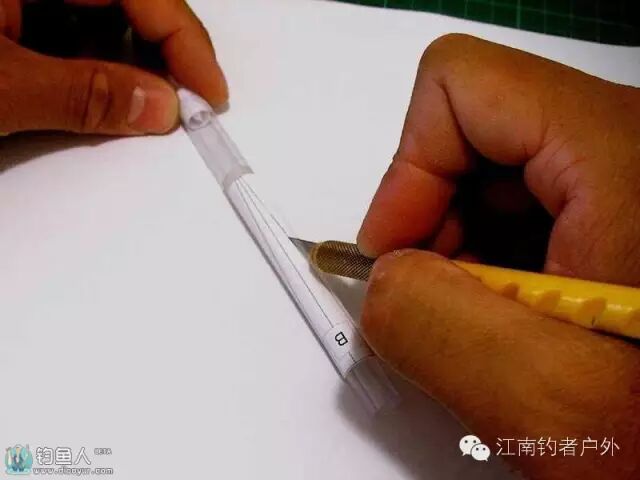

用笔刀由上而下追沿着印线将模具割开,下刀时不需要刻意将PVC胶管完全割开,只须割开一条刻位便可,但用刀时尽量做到由顶到底,一气呵成,不要中途将笔刀离开物件。

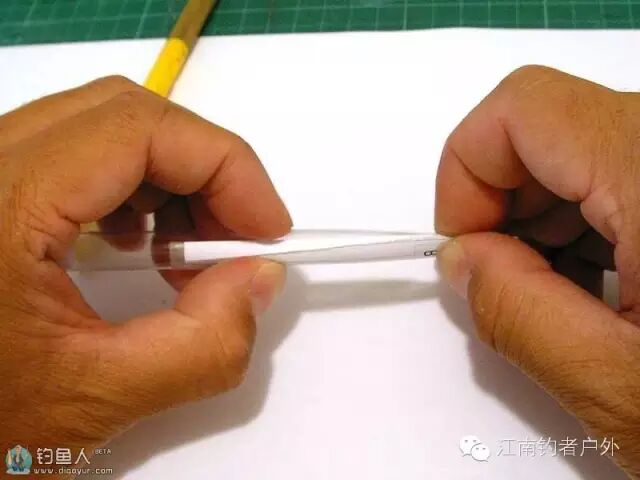

沿着刻线将PVC对折按实,便可轻易地将模具完全分开。

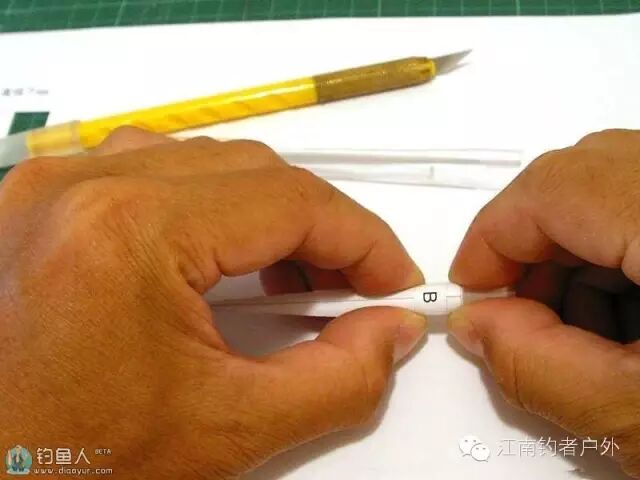

当模具完全分开后,用手指轻按模具两边,以增加弧度。

四、台钓芦苇浮漂制作素材的裁剪

现时我们称为芦苇浮标所使用的制作材料主要是芒草,及高粱。因芦苇管身中空,用来制作浮标反而不太适合。这些材料属于天然素材,所以每一支素材的质量都不相同。一支优质的素材应该是管身笔直,圆周接近正圆形,内絮饱满。

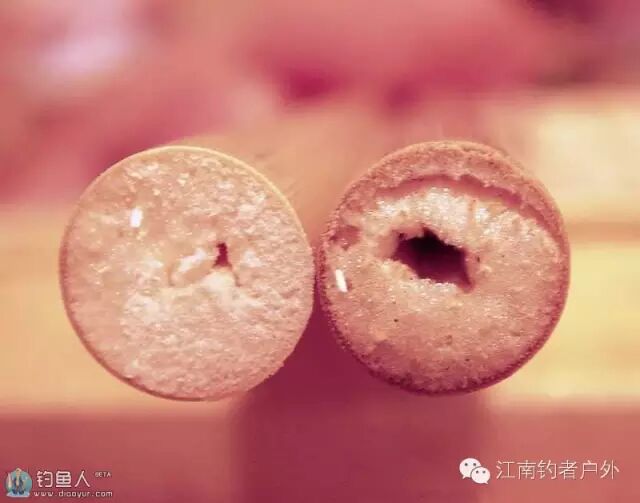

如用全剖制作法,应拣选下图左内絮较为饱满一支,如用半剖制作,右手面一支内絮空心亦可使用。

同时左手面一支素材较为嫩身,外层纤维部份较薄,比重亦较轻,做出来的浮标亦会偏向灵敏。但缺点是因外层纤维薄,做成浮标后可供修改的空间较小,而且标体 亦会较为单薄不耐碰撞,容易受到损坏。右手面一支素材较为老身,外层纤维部份较厚,但好处是做出来的浮标可供修改的空间较阔,而且标体亦会较为扎实耐碰。

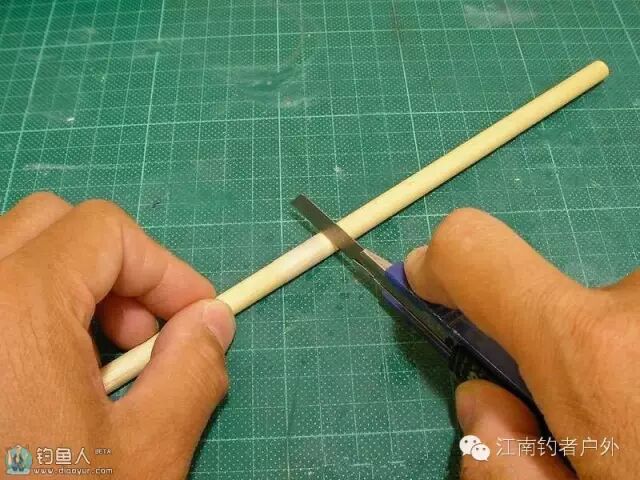

按标体所需的长度,用美工刀裁出一截素材,在切割位置之缠上一层3M胶纸,可防止切割时素材爆裂。

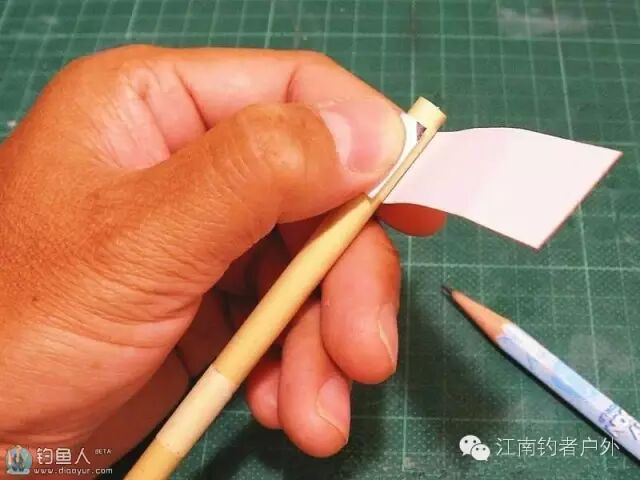

将便条纸剪出一条长形纸条,在其中一角用铅笔涂黑,将纸条紧紧的包在素材外面,这样便可将素材的圆周印在纸上。

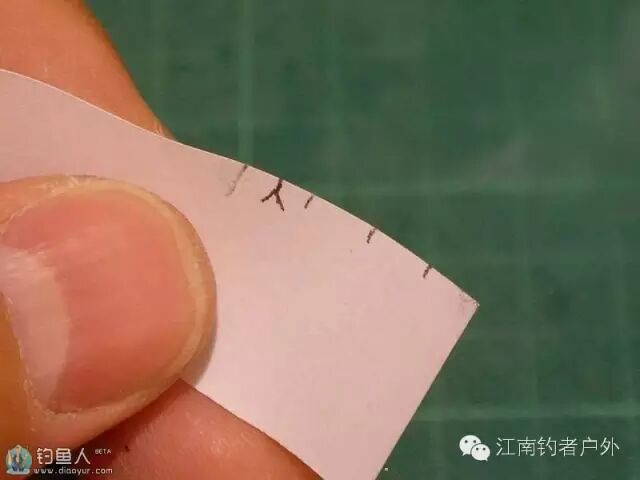

在纸条上将圆周长度量度后分成四个等份并画上记号,再将其中一个等份找出中心点。

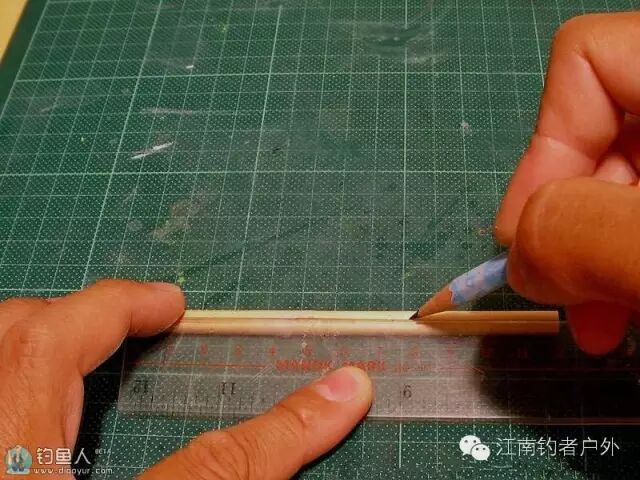

以裁剪标身底部为例,先在素材划上一条并行线。

利用先前预备好的纸条协助,将素材分成两个等分,及找出两个等分的中心点,然后在素材上画上另一条平衡线,将素材垂直分成两个等分。

按模具需要的长度,在素材上量度好并画上记号,再用3M胶纸在记号后面缠紧。将模具其中一边对齐平衡线并用胶纸固定位置。

将模具另一边对齐中心点并用手指按紧,用铅笔沿着模具边缘画上一条记号。

重复步骤6至7三次,便可完成画出需要切割的置。

用笔刀沿着记号切割。

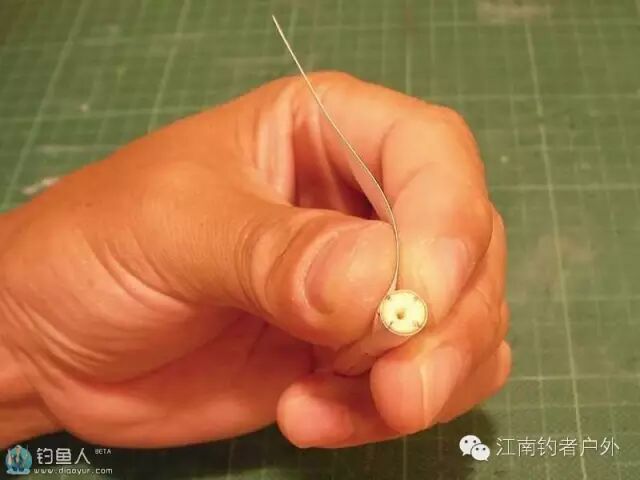

切割好后用小圆锉将底部约1cm的内絮除去。

再利用卷成长条状砂纸,小心将底部3mm的纤维层磨薄,这一个工序是要确保素材能坚固地与标脚接合。

同样地将标身顶部分成四个等分,用模具画出要切割的地方,惟要注意在最前端要留2mm作为纸口,其作用是增加素材与标示杆的接触面,使素材能坚固地与标示杆接合。

同笔刀将顶部5mm的内絮除去,再用条状砂纸将顶部2mm(纸口)的纤维层磨薄。

五、台钓芦苇浮标制作标体的定型

用湿毛巾将切割位置包裹30分钟至2小时,利用水份将素材的纤维层变软。

变软后的纤维层会变得有柔性,可用手指在边缘两旁轻轻挤压,使切割位置弧度增加。

用3M胶纸代替绳,将素材缠紧成型,但最后2cm的位置暂时不需要缠紧,方便插入标脚及调较轴心。因素材吸收水份后变得柔软柔,用绳来缠紧容易留下绳索痕迹,用胶纸代替便没有这毛病,而且做出来的弧度亦会较顺畅。

利用Cutting Mat上的纵横线来协助确定标脚沿着轴心插入标体,每次插入最多1cm,并须重新复核轴心位置及标脚的平衡位置。检查轴心位置可转动标体,在最小四个到八 个不同度数(0°,90°,180°,270°)来检查轴心位置。如果标脚沿着轴心插入标体,在每个度数观察标脚的插入位置都是相同,而且标脚与标身是一 直保持平衡的。

最后将整支标体底部缠紧,如在插入标脚时花去太多时间,以至素材变得干燥失去软柔,可用湿毛巾包裹令标体再次软化,方可缠紧。

待一天到两天后将胶纸除去,标体底部已经固定成型。

确定以下的位置完全涂上适量的白胶浆

- 在切口上

- 纤维棒插入标体的部份

- 与纤维棒接触的内絮部份

- 底部1cm,与及与及顶部5mm位置

最后用绵绳将切口接合,接合的流程跟步骤3至5一样,在第4步骤时不用花时间较正轴心,因内絮已印上了轴心的位置并形成了坑道,只须将标脚或标示杆沿着轴心坑道插入便可。待绳索固定后用湿毛巾将溢出的胶浆抹去,再复核轴心位置及纤维棒是否平衡插入标体。

白胶浆需要一至两天干燥时间。

六、台钓芦苇浮标制作-粗胚打磨

待白胶浆完全干燥后便可拆绳及除去胶纸。图左一支浮标刚拆去绳,用美工刀将黏在素材表面已凝固的胶浆括走,经打磨后便会如图右一枝浮标。

将电批扭力调较至最弱。并将浮标尾部紧夹,用砂纸轻轻按着浮标,开动电批将浮标打磨至圆滑。按着砂纸所使用的力度必须要轻,不然碳纤维棒会被扭伤甚至破坏整支浮标。此时必须要有耐心保持一个适当的力度慢慢地进行打磨。

电批打磨完毕后,再用砂纸跟着浮标素材纤维的走向打磨,以除去用电批打磨时所产生之横纹,这样才可显出素材的天然美。假如标身将会涂上其它的颜色,这个工序可以免却。此时必须要有耐心保持一个适当的力度慢慢地进行打磨。

请注意标身与纤维棒接合的地方,有2-3mm的素材(纸口)完全紧贴着纤维棒(红圈中心位置)。这个部份非常关键性,可以确保浮标不会在使用时爆开。而加线强补工序只是一个辅助性质。

用AA胶将Multi-strand line缠在标尾及标示杆的纸口上。

上好线的纸口(白线对上部份)。这一部份将在涂上色目时被遮盖。

完成好的胚体,可进最后一个着色工序。

七、台钓芦苇浮标制作-浮标着色

浮标着色有几个基本步骤:

标体上底色,将素材表面的微细罅隙完全填平,并将标体打磨至顺滑;

涂上装饰涂层;上字及装饰图案;标体上保护亮漆;

抛光;

标示杆上色目

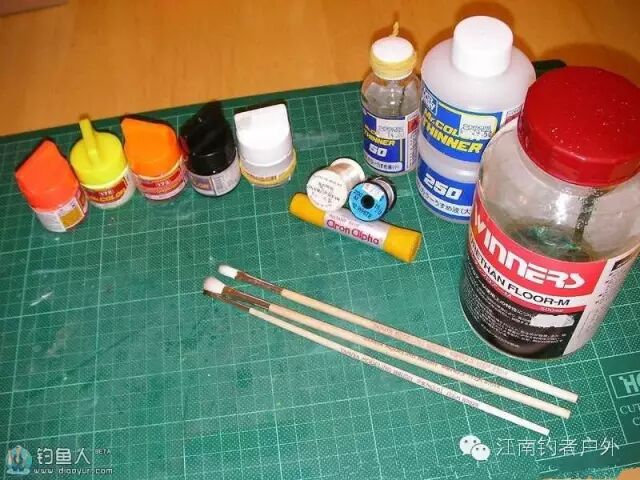

上漆的手法可用喷漆方式或者是手上漆方式来进行。如采用手上漆方式,可将漆油尽量多加稀释液,采用多次涂层的策略来达到心中的效果。这个示范所用的漆油与 稀释液的份量比例是约1:1至1:2之间的比例。同时为了显示素材的天然美,底漆用保护亮漆来代替,使素材的表面可以展示出来。另外为了保护色目不会褪 色,与及减低标示杆的水阻,所以标示杆亦会涂上亮漆及进行抛光工序。

为了加固浮标,涂色目的工序亦会放在最前,这样当为标体涂亮漆时,可在最后一个色目加厚涂漆,其作用有三:

方便打磨,使标示杆与标体间的接口可打磨得更顺滑;

因最后一个色目加厚,让标示杆与标体间的接口受力点向前移,减少接口爆开机会;

加固最后一个色目的表面,使色目不易给鱼丝损坏。

因荧光漆是透光性,所以做出来的色目会较为不显眼,如在白色底上漆上荧光漆效果会较为显眼。虽然有人提出荧光漆透光性在浮标向光使用情况下(钓者面向光 源),色目会有放大效果。但曾经在钓场将两者作出比较,发觉两种方法在向光情况下的效果都是一样「差」。所以现时涂色目时只采用有白色底漆的一种方法。

将白色底漆直接加入荧光漆内混合一起使用,不但涂装更为容易,而且做出来的效果更加理想。图中左手面的一瓶荧光漆已加上约20滴白色底漆,并用1:1份量加入天拿水来稀释。右手面的一瓶是原来的样子。

色目的作用是使钓者容易观察浮标的变化,可按各人的喜好及习惯来设定,但建议保持一套个人的标准。现时我所有的浮标色目都是用红/橙与青黄色相间,同时第一目,第五目及,及最后一个红/橙色目,都是采用红色。

在划上色目前,先用铅笔按自已的标准来在标示杆画上色目相间的位置。

将油笔舔漆后放在标示杆下面,然后转动标示杆,可使漆油平均涂在标示杆。

采用稀释漆油及多涂层方法,容易控制漆油的厚薄,漆油亦更容易平均涂在物品上。图下上面一支浮涂上了五层漆油,下面一支涂上了两层漆油。在涂上另一层漆油时要确保之前一层油漆完全干燥。

做好色目后,不要忘记将标脚纸口位置上黑漆,遮盖接口,保持美观。

因为用手工上漆的关系,如直接在色目上漆,保护漆内的天拿水成份会将荧光漆溶化,影响色目的美觐。解决方法是在色目上喷上一层很薄的力架油,将浮标转动,喷咀离开标示竿30cm,喷上漆油。

待力架干燥后便可上PU漆。上漆时要一笔过由底至顶完成上漆动作,待油漆干燥后便可上第二层漆油。

待PU漆完全干燥后(需时1天),便可用水磨砂纸轻轻的将表面略为磨滑,此时不须要用水来帮助用打磨。打磨完毕后再多涂两层PU漆,待干燥后便可为标身及标尾涂上PU漆作为底漆。

标身上底漆约需层五至七层,每涂一层须待PU漆完全干燥后,用电批及180号砂纸为浮标打磨,打磨彻底后清洁浮标,然后再涂另一层的漆油。当所有罅隙被填 平标体及标脚打磨平滑后,将浮标摆放约一个星期待油漆完全收紧,再检查还有没有罅隙出现,如果浮标依然保持平滑,没有罅隙,上底漆的工序便已完成。

当底漆涂层完成后,基本上浮标已可以做到完全防水,这样便可进行上亮漆工序。先涂上一层PU漆全全干燥后,用800号水磨砂纸及水来打磨浮标。打磨完毕后,如须上字或绘上图案,可于此时进行。上字后再多涂2至4层PU漆 ,每层PU漆都要用水磨砂纸及水来打磨。

在最后一层PU漆打磨完成后,便可为标示杆用水磨砂纸及水来打磨。然后在灯光下细心检查浮标是否彻底被打磨过,未被打磨的地方会有反光,打磨了的位置成暗哑。

漆油的光泽便会显示出来。下图的一枝浮标顶部经抛光后,光泽便显示出来,而底部尚未进行抛光,所以仍是暗哑。

下图为一支完成制品。因擦铜水含有机溶液,会残留在浮标上。使用时因水面张力作用及残留物的关系,会令浮标的表现不稳定。浮标须要经过几次的使用,方可完全除去残留物。解决方法是用家用洗洁精,彻底清洁浮标把残留物清除。
